玻璃钢较为理想的后固化处理温度和时间是玻璃钢制造用树脂热变形温度以上的某个温度处理2h。大多数乙烯基酯树脂的热变形温度介于90～150℃之间，因此120～150℃处理2h就够了：
①对100℃以下的应用设备：后固化会延长设备的使用寿命，尤其是设备使用温度低于设备服务最高建议温度20℃时，这意味着后固化对溶剂在25～40℃温度范围内的FRP设备是非常有益的。
②对100℃以上的应用设备：后固化在实际使用中已经完成了，足以提供使用前所需的最低巴氏硬度了。
③对纯的或中性盐溶液的设备：一般情况下并不要求后固化，就可达到使用要求。使用前可通过“丙酮擦拭敏感性”试验确认。
④对BPO/DMA常温固化体系：强烈建议后固化处理，后固化处理应在设备制造后的两周内进行。

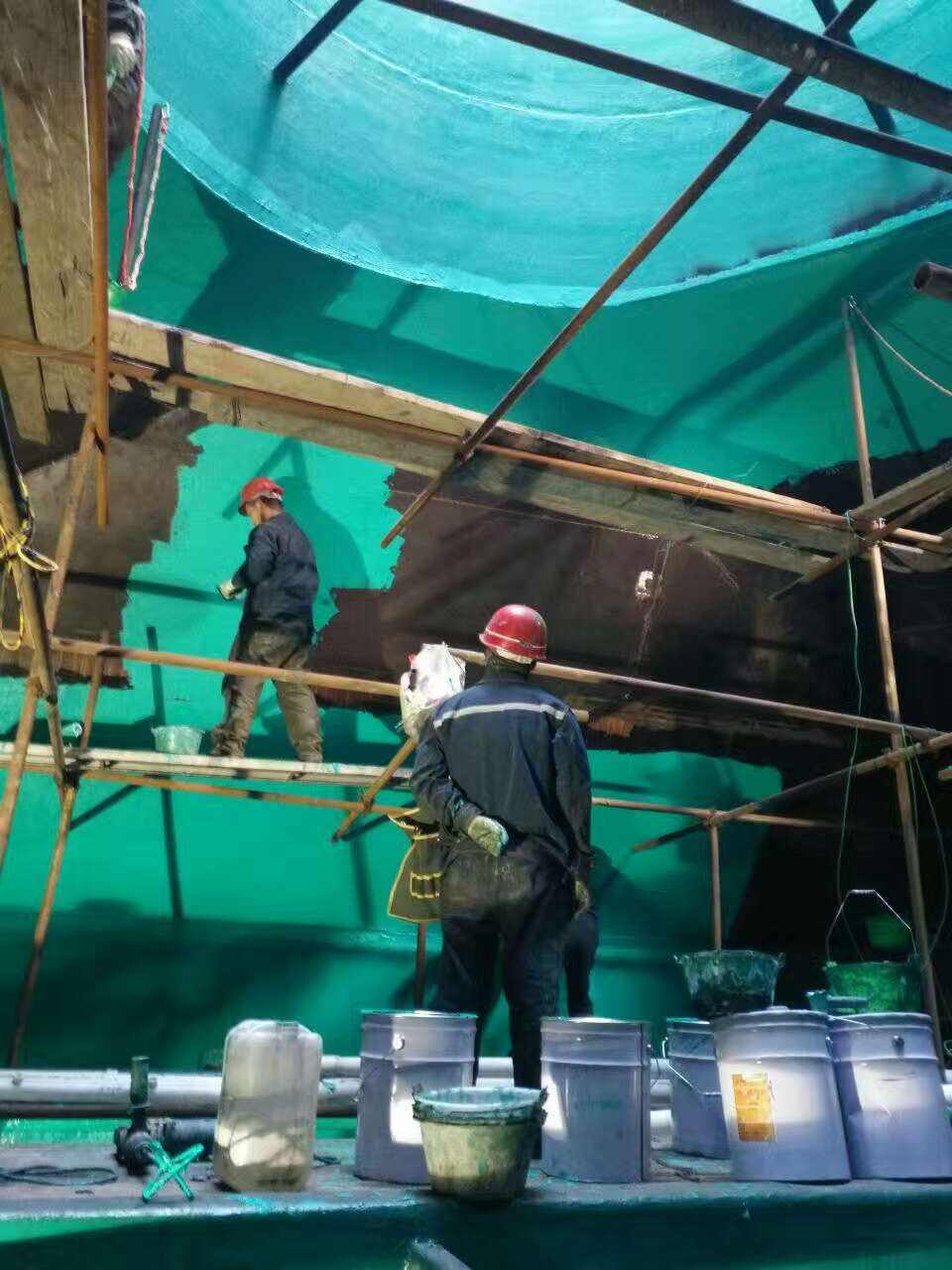

玻璃钢防腐材料
⑤一般而言，实际工业生产中的玻璃钢制品，后固化条件建议如下：
a. 对双酚A型环氧乙烯基酯树脂及以此为基础的变性树脂而言，后固化处理温度为80℃；
b. 对酚醛型环氧乙烯基酯树脂及以此为基础的变性树脂而言，后固化处理温度为100℃；
c. 一般每增加1mm厚，后固化处理时间增加1h（一般在5～15h）。
⑥接触食品、强腐蚀环境下，后固化处理是必须的，大型FRP制品后处理时间还需相应延长；后处理温度不宜过高，防止局部过热。
